Programador de CIs - AH-280

Programador de CIs - AH-280

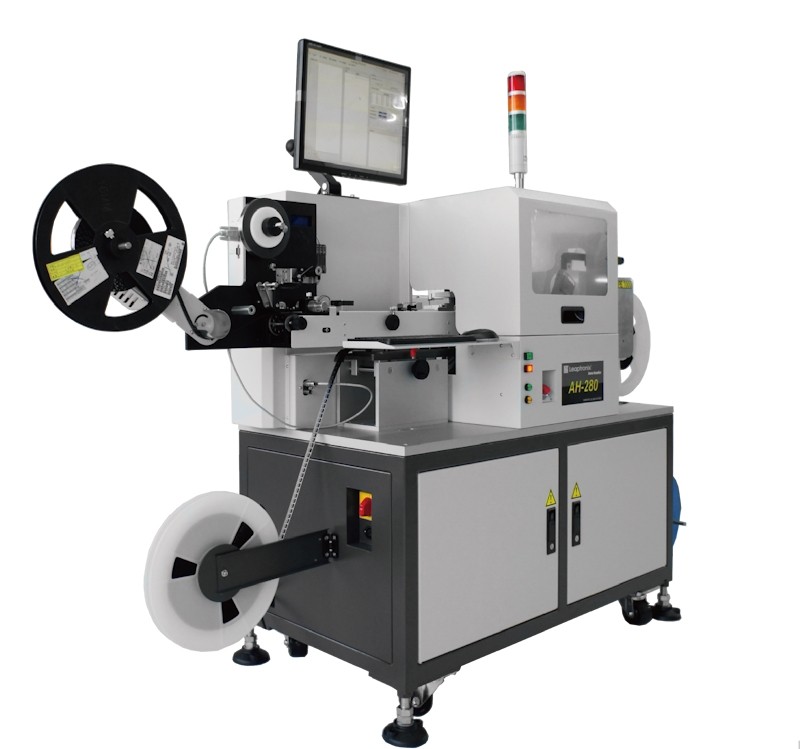

AH-280 Automated IC Programming Equipment - Programador de CIs

Mais Imagens

Disponibilidade: Sem estoque

O equipamento de programação IC automatizado AH-280 segue o sucesso do projeto mecatrônico da série Leaptronix AH-480 e é bastante aprimorado com um braço robótico rotativo atualizado e dois braços horizontais com quatro eixos verticais equipados com bicos especialmente projetados em ambas as extremidades para seleção de dispositivos Além disso, o sistema de programação é carregado no eixo linear, o que oferece um processo de programação ainda mais rápido e de perfeita precisão. O objetivo deste modelo é simplesmente fornecer a solução mais econômica para a programação de dispositivos e reduzir os custos de produção enquanto oferece a mais alta eficiência.

| Comparar Produto

Descrição

Detalhes

VEJA O VÍDEO DE DEMONSTRAÇÃO

O equipamento de programação IC automatizado AH-280 segue o sucesso do projeto mecatrônico da série Leaptronix AH-480 e é bastante aprimorado com um braço robótico rotativo atualizado e dois braços horizontais com quatro eixos verticais equipados com bicos especialmente projetados em ambas as extremidades para seleção de dispositivos. Além disso, o sistema de programação é carregado no eixo linear, o que oferece um processo de programação ainda mais rápido e de perfeita precisão. O objetivo deste modelo é simplesmente fornecer a solução mais econômica para a programação de dispositivos e reduzir os custos de produção enquanto oferece a mais alta eficiência.

Características

Maior eficiência de custos: O AH-280 utiliza um design mecatrônico avançado, oferecendo um sistema totalmente automatizado de alta eficiência e precisão, mantendo um custo bastante baixo em relação a qualquer outro equipamento de programação no mercado global.
Braços Robóticos Atualizados: O AH-280 oferece um braço robótico rotativo atualizado e dois braços horizontais com quatro eixos verticais equipados com bicos especialmente projetados em ambas as extremidades para coleta e colocação do dispositivo. A repetibilidade é garantida pelos motores precisos de cada eixo.
Programadores IC Universais: As 6 unidades integradas dos programadores IC universais de ultra velocidade Leaptronix fornecem uma ampla gama de dispositivos suportados, incluindo MCU, Flash, Nand, SPI, EEPROM…etc.
Função de Programação HDCP (Opcional) O AH-280 atende aos requisitos de vários formatos de arquivo e também oferece uma função de programação serial HDCP opcional.
Módulo de Posição CCD (Opcional) Módulos de posição CCD de pixels altos para ajuste mais rápido de coordenadas vêm como uma opção.
Compatível com vários pacotes IC Vários adaptadores opcionais são fornecidos para pacotes IC como WLCSP, LQFP, BGA, QFN, TSOP, SOP...etc.
Coordenadas Absolutas Cada local de operação, do menor ao maior, é baseado em coordenadas absolutas ao longo de todo o processo de projeto, produção e montagem, proporcionando uma operação mais fácil com poucos requisitos de configuração.
Marcação: Módulos de marcação capazes de marcar em pontos, dígitos e letras podem ser equipados para mídia de saída de bobina/fita.
Patente
Nº M306360 em Taiwan
Nº ZL2006-2-0137588.6 na China
Nº 3129604 no Japão
No. US7830776 B2 nos EUA

Acessórios padrão:

• Unidade Principal AH-280 x1

• Alimentador elétrico de bobina ATF1-xx x1
• Máquina de embalagem de bobina ATM-32 x1

• Reciclador ATR-1 x1 • Leaper-56 Programador Universal x6

• Unidade USB com manual e software x1

Acessórios opcionais:

Entre em contato com os representantes de vendas da Leaptronix para obter os números de peça corretos dos acessórios opcionais.

• Alimentador de fita: Alimentador de fita pneumático ATF1-XX (XX: largura da fita).

• Alimentador de tubos: Alimentador de tubos semi-automático STI-3-XXX (XXX mil: IC Width).

• Marcador: Módulo de marcação de tinta MK-2 para pontos, dígitos e letras.

• Sistema de Visão Inteligente Módulo de Reconhecimento de Marcas SVS-10 para reconhecimento de marcas normais e de polaridade.

• Tomada IC: AH-280-XXXXXX (XXXXXX: pacote IC, pinos, tamanho do corpo.)

• Barra de Imprensa: AH-280-XXXXXX-XX*XX (pacote IC, pinos, tamanho do corpo.)

• CI Precisor: AH-480-XXXXXX-XX*XX (pacote IC, pinos, tamanho do corpo.)

• Bocal

Specifications

	UPH	1.8K(programming time < 8s)
Operation	Repeatability	X Axis ±0.02mm R Axis ±0.067 º Z Axis ±0.02mm
	Max. Stroke	X axis 590mm R axis 340º Z axes 28mm
	IC Pick & Place	Vacuum Nozzles
	Device Detection	Vacuum Sensor
	Dimension(Main Unit)	1280x600x1210(W/D/H)mm
	Dimension with LED Alarm & Packing Modules	2100x600x1720(W/D/H)mm
	Weight	200kg
Position System	Positioning	Mechanical Offset Correction Precissor
Position System	Device Size	30 x 30mm (Max)
Programming System	Built-in Programmer	Leaper-56 Universal Programmer X 6
	Socket No.	1~12
	PIN Driver	48 Universal
	IC Type Packages	MCU, eMMC, NAND Flash, NOR Flash, SPI, EEPROM, EPROM, FPGA...
	IC Packages	WLCSP, BGA, u-BGA, QFN, LQFP, MLP, SNT, WSON, TSSOP, SSOP, SOP...
	File Format	INTEL HEX, MOTOROLA HEX, TEK HEX, ASCII HEX, BINARY....
	Communication	USB 2.0
Input Media	Tube Input	150mil, 207mil, 300mil, 330mil
	Tube Output	150mil, 207mil, 300mil, 330mil
	Tape Input	Tape Width 12~24mm
	Tape Output	Tape Width 8~32mm (Pressure self-sealing)
Control System	OS	Windows 11
	Display	17” LCD
	Data Input	Keyboard/Mouse
Power	AC Input	AC 200V~245V, Single Phase 3-Wire
	Frequency	50/60Hz
	Power Consumption	450W
	Air Pressure	0.6MPa (~6.0kg/cm²)
	Air Input	32 L/Min.
