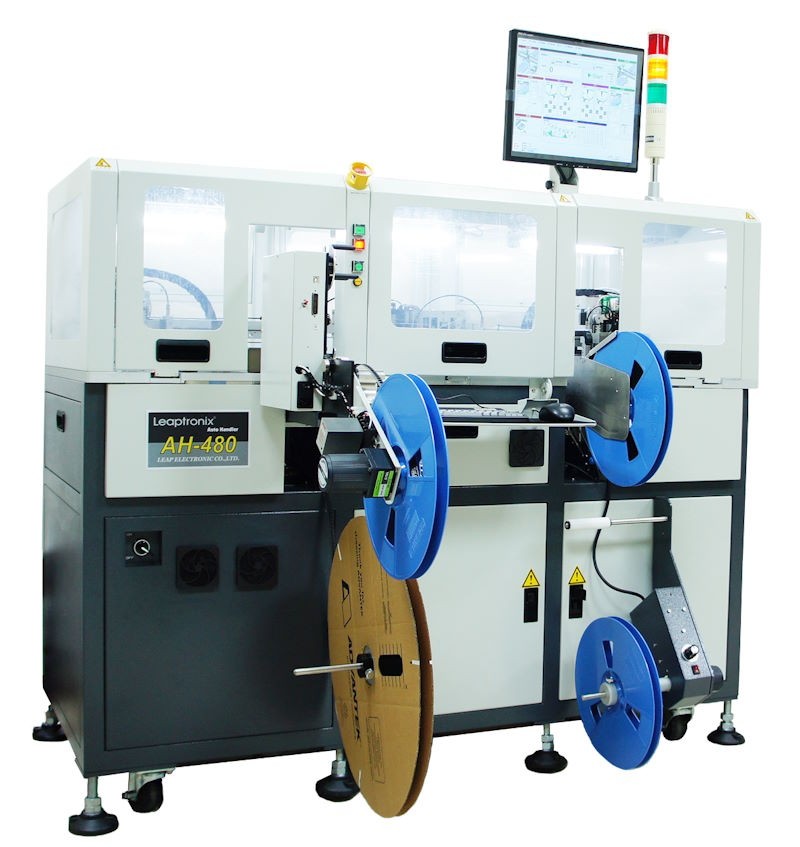

AH-480 - Equipamento de Programação de Cis Automatizado

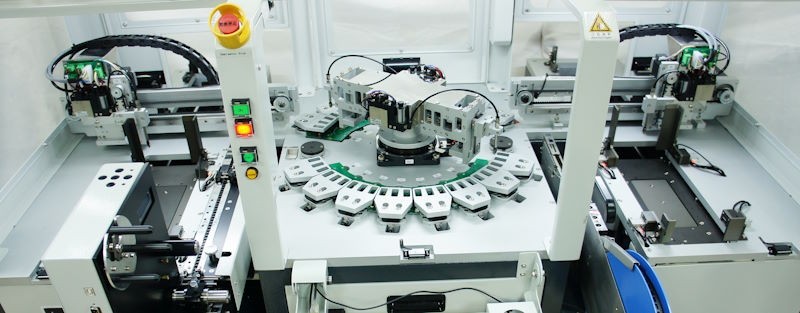

O AH-480 é um sistema rápido de programação automatizada de CIs, que fornece um design especial para programação de firmare de CIs em Tubos, Fitas ou Trays. Sua tecnologia única tem um braço robótico rotativo para pegar e posicionar CIs simultaneamente. Além disso, o AH-480 contém programadores de velocidade ultra-alta que podem levar o AH-480 ao UPH mais eficiente.Características
- Alto desempenho para vários pacotes:
Não apenas atende a uma variedade de opções de entrada e saída com tubo, fita e bandeja, mas também oferece suporte a todos os tipos de embalagens do mercado.
- Operação Inteligente:
Carregamento, posicionamento, programação, marcação e classificação automáticos através do controle do sistema.
- Sistema de programação de alta velocidade:
Programador universal LEAPER-56 integrado de 16 unidades para garantir alta qualidade e estabilidade do sistema de programação.
- Máquina de marcação:
O sistema fornece marcação de pontos, números ou caracteres para os ICs embalados em tubo ou fita.
- Manutenção conveniente:
O design modularizado especial garante um acesso fácil para trocar o método de embalagem de tubo para fita ou vice-versa.
- Software de operação poderoso:
Software de operação amigável e poderoso, que pode registrar todos os detalhes da produção. Os resultados salvos serão usados para a próxima reinicialização, além de rastrear qualidades e produtividade.
- Suporta a função de programação HDCP.
Suporta HDCP e função especial personalizada.
- Informações sobre patentes
Certificado de patente nº: M 306360 em Taiwan
Certificado de patente nº: ZL2006-2-0137588.6 na China
Certificado de patente nº: 3129604 no Japão
AH-480
AH-400B
Transmission System
Throughput (UPH)
3K
3K
Repeatable Resolution
X Axis +/- 0.02mm
R Axis +/- 0.067º
Z Axis +/- 0.02mm
X Axis +/- 0.02mm
R Axis +/- 0.067º
Z Axis +/- 0.02mm
Y Axis +/- 0.05mm
Max. Stroke (Max.)
X axis 350mm R axis 330º
Z axis 50mm
X axis 350mm R axis 330º
Z axis 50mm Y axis 550mm
Pick & Place Method
Vacuum Nozzles
Component Detection
Vacuum Sensor
Dimensions
(with ATM-100 and warning light )
1160mm (W) x 1500mm (D) x 1800mm (H)
Net Weight
300kg
Position System
Positioning
Precissor
Precissor Dimensions
30 x 30mm (Max)
Programming System
Programmer
LEAPER-56 Universal Programmer
Adapter supported
3-48
Pin Driver
48 Universal Pin Driver
Devices supported
EPROM, EEPROM, FLASH, NAND, eMMC, MCU...
Applicable packages
BGA, SOP, SSOP, SON, TSSOP, MLP, QFN, SNT, LQFP, PLCC...
File formats supported
INTEL HEX, MOTOROLA HEX, TEK MEX, ASCII HEX, BINARY...
Communication
USB 2.0
Certificate
CE Compliant
Feeding System
Tube Input
150mil, 207mil, 300mil, 330mil
Tube Output
150mil, 207mil, 300mil, 330mil
Tape Input
Available for tape with 8～24mm
Tape Output
Press-sealing mode, accept tape with 8～32mm
Tray Input/Output
JEDEC Standard
Control Interface
Operating system
PC-Based Control with Windows 11
Display
17" TFT LCD Monitor
Data Entry Device
Keyboard/Mouse
Operation Requirement
Input voltage
AC200 ～ 245V, Single-phase, 3 Wires
Frequency
50/60Hz
Power consumption
600W
Air pressure
0.6MPa (~6.0kg/cm2)
Air flow
32 liter/min.
