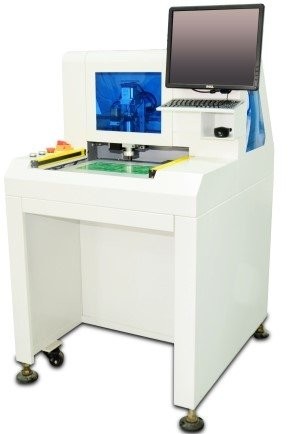

Router automático de placas AR-450-II

Mais Imagens

Router automático de placas AR-450-II

Disponibilidade: Sem estoque

O router PCB AR-450-II adota sistema de condução servo de alta precisão e fuso de roteamento de alta qualidade que pode garantir precisão de roteamento <0,05mm.

A velocidade de movimento x,y,z pode chegar a 500mm/s e a velocidade de roteamento pode chegar a 50m/s.

A máquina é equipada com CCD de alta resolução, que pode posicionar automaticamente a marca fiducial e corrigir o deslocamento das coordenadas.

O sistema de operação Windows e software auto-desenvolvido tornam a programação muito fácil. Também conta com aspirador de pó embutido, que pode fornecer ambiente de trabalho limpo.
Descrição

Detalhes



Máquina Automática ROUTER para PCB - AR-450M-II

  • O separador AR-450M-II PCB adota x,y,z servo motor e sistema de condução e parafuso de esfera, com trilho de guia linear, o que certifica que a máquina funcione com precisão. Tem precisão de movimento inferior a 0,05 mm e precisão de roteamento inferior a 0,05 mm;
  •
  • A máquina é equipada com CCD de alta resolução. Utiliza o método de programação de ensino direto com cursor cruzado de CCD, muito fácil de operar. O software pode executar comando de ponto, linha, arco, círculo, etc para cortar diferentes formas de placa com painéis. Conta também com função de posicionamento de marca, podendo corrigir automaticamente o deslocamento de coordenadas quando o PCB alter sua posição. Além disso, O CCD tem a função de escanear o código de barras e o código QR, que pode escanear o código de barras e informações de código QR diretamente na placa PCB e, em seguida, executar o programa pré-programado na máquina para cortar a placa PCB diretamente;
  •
  • Seu PC industrial com sistema Windows e software completo desenvolvido em inglês faz com que a programação e operação seja muito fácil;
  •
  • Equipado com eixo de roteamento de qualidade, com longa vida útil e de resfriamento automático;
  •
  • O aspirador de pó de externo fornece um ambiente de trabalho limpo e de baixo ruído;
  •
  • O corte de fresagem pode ser usado com 2 ou 3 seções, bastando definir o parâmetro no software. Tem fresagem de prolongada vida útil;
  •
  • Equipado com vento ionizante que pode eliminar a estática e remover a poeira;
  •
  • Sistema MES opcional. A máquina pode ser encaixada com o sistema MES da fábrica e pode ler e fazer upload de logs de produção;
  •
  • A máquina é equipada com a função de detecção de faca quebrada. Quando o bit do roteador está quebrado, a máquina para e a interface do software emite um alarme.




Detalhes da Máquina Automática ROUTER para PCB - AR-450M-II

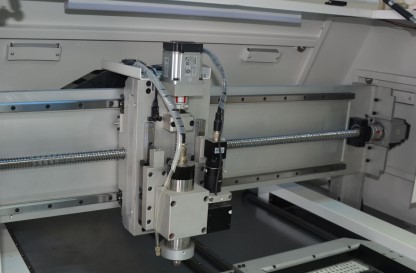

Os eixos X, Y, Z adotam servo motor panasonic e seu sistema de direção, fuso de esferas com trilho e controle deslizante fazem com que seu movimento seja suave e preciso.
O CCD de alta resolução torna a programação muito fácil.Tem função de posicionamento de marca, que pode corrigir automaticamente o deslocamento coordenado. A máquina pode ser encaixada com o sistema MES (opcional) e pode ler e fazer upload de logs de produção.

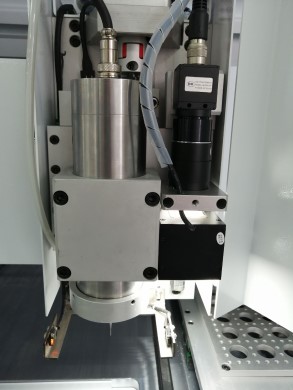

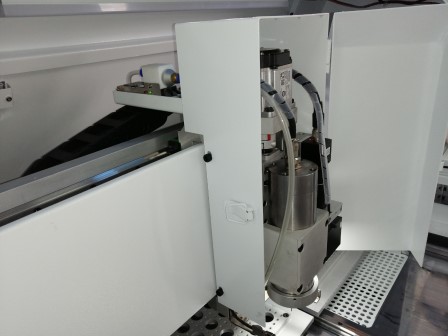

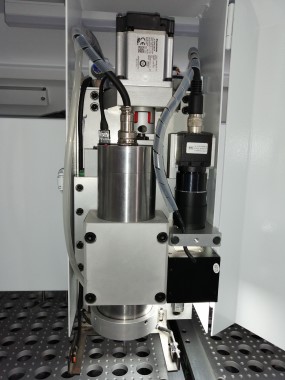

Tem fuso de roteamento de alta qualidade, longa vida útil com auto-resfriamento. Também, a máquina é equipada com uma pistola de ar iônico. O íon de vento soprado da parte inferior do fuso pode eliminar a eletricidade estática gerada durante o processo de corte.

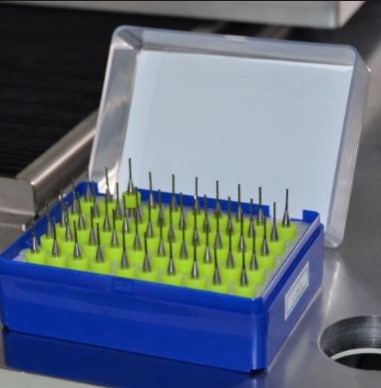

Fresa de ∅0,8-∅3,0 mm.

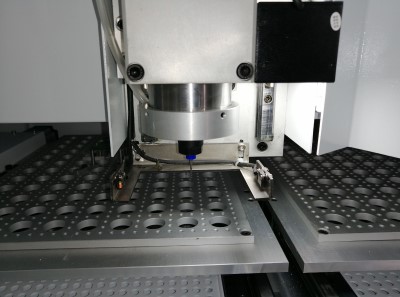

A máquina está equipada com a função de detecção de fresa quebrada no fuso. Quando a cortador estiver quebrado, a máquina irá parar e a interface do software irá emitir um alarme.
Seu fuso de alta potência de 400 W pode cortar a placa Al abaixo de 2,0 mm de espessura (a máquina precisa usar fresa de placa de alumínio com corte personalizado).

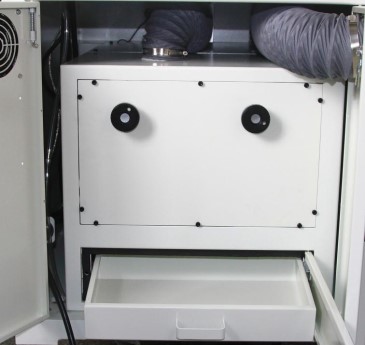

O aspirador de pó de alta potência de 2,2 KW fornece uma limpeza de baixo ruído.

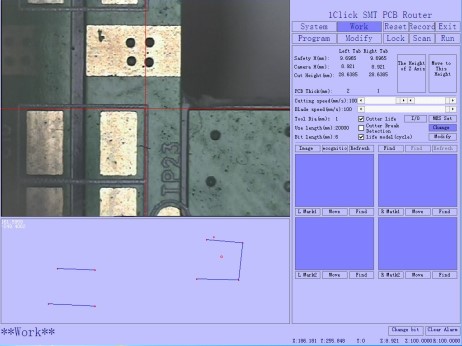

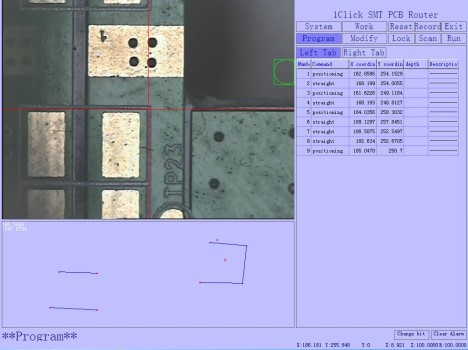

O Software desenvolvido torna a programação e operação muito fácil. A interface do software pode definir a profundidade do corte do eixo Z e definir diferentes profundidades de corte no eixo Z, dependendo da espessura da placa de circuito impresso. Certifica-se de que o eixo Z pode cortar o PCB a uma altura fixa.
O corte de fresagem pode ser usado com 2 ou 3 seções, basta definir o parâmetro no software. Tem prolongada vida útil do corte de fresagem.



E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo. A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.




Especificação do router PCB AR-450-II

 Model  AR-450-II
 Estação de trabalho  1 estação de trabalho
 Tamanho do PCB (Máx.)  310x480mm * 1 peça
 Espessura do PCB  0.4-2.0mm (placa dura)
 PCB Material  FRA4 fibra de vidro, Al
 Altura máxima do componente  50 mm
 Velocidade de corte (máx.)  50 mm/s
 Velocidade de movimento  Máx 500mm/s
 Método de controle  linha, círculo, arco, U, L
 Precisão de repetição  +- 0,05 (mm)
 Precisão de roteamento  +- 0,05 (mm)
 Sistema de acionamento  X/Y/Z Controle de servo motor de três eixos
 Aspirador de pó  3PH AC 380V 50HZ/2.2 KW (incorporado no roteador)
 Fuso de roteamento  42000 rpm/min, refrigeração a ar
 Fresadora  0,8 - 3,0
 Controle da vida útil da ferramenta  Controle do programa de software
 Método de programação  Método de programação de ensino direto
 Fonte de alimentação total da máquina  3 fases AC 380V 50HZ/ 3,7 KW
 Tamanho da máquina  595(L) 1220(D) 1500(A)mm
 Peso da máquina  350kg




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
