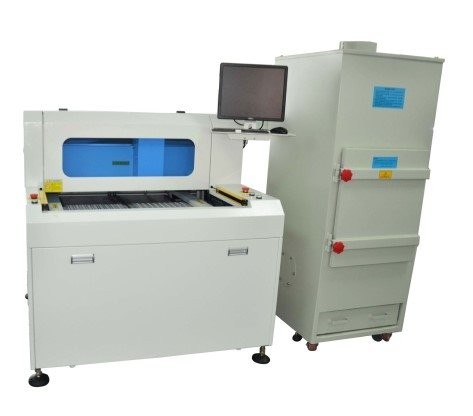

Máquina Automática ROUTER para PCB - AR-450M-II
- O separador AR-450M-II PCB adota x, y1, y2, z servo motor e sistema de condução e parafuso de esfera, com trilho de guia linear, o que certifica que a máquina funcione com precisão. Tem precisão de movimento inferior a 0,05 mm e precisão de roteamento inferior a 0,05 mm;

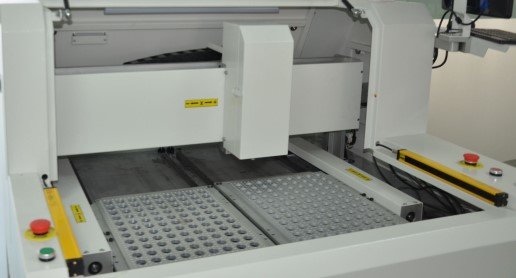

- O design da estação de trabalho dupla torna o funcionamento contínuo, melhorando muito a eficiência da produção;

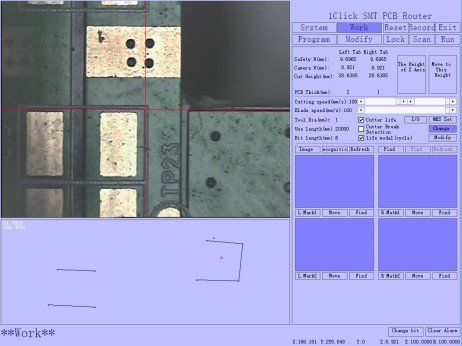

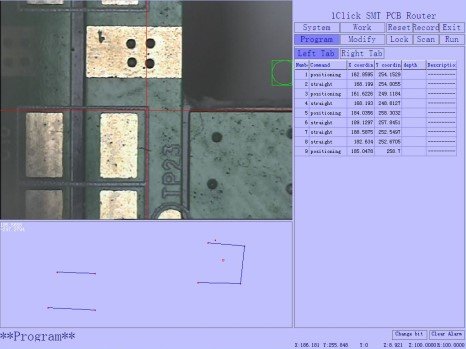

- A máquina é equipada com CCD de alta resolução. Utiliza o método de programação de ensino direto com cursor cruzado de CCD, muito fácil de operar. O software pode executar comando de ponto, linha, arco, círculo, etc para cortar diferentes formas de placa com painéis. Conta também com função de posicionamento de marca, podendo corrigir automaticamente o deslocamento de coordenadas quando o PCB alter sua posição. Além disso, O CCD tem a função de escanear o código de barras e o código QR, que pode escanear o código de barras e informações de código QR diretamente na placa PCB e, em seguida, executar o programa pré-programado na máquina para cortar a placa PCB diretamente;
- Seu PC industrial com sistema Windows e software completo desenvolvido em inglês faz com que a programação e operação seja muito fácil;
- Equipado com eixo de roteamento de qualidade, com longa vida útil e de resfriamento automático;
- O aspirador de pó de externo fornece um ambiente de trabalho limpo e de baixo ruído. O limpador a vácuo de alta potência de 2.2kW pode limpar completamente a poeira da placa PCB e prevenir efetivamente a sua poluição;
- O corte de fresagem pode ser usado com 2 ou 3 seções, bastando definir o parâmetro no software. Tem fresagem de prolongada vida útil;
- Equipado com vento ionizante que pode eliminar a estática e remover a poeira;
- Sistema MES opcional. A máquina pode ser encaixada com o sistema MES da fábrica e pode ler e fazer upload de logs de produção;
- A máquina é equipada com a função de detecção de faca quebrada. Quando o bit do roteador está quebrado, a máquina para e a interface do software emite um alarme.
Detalhes da Máquina Automática ROUTER para PCB - AR-450M-II

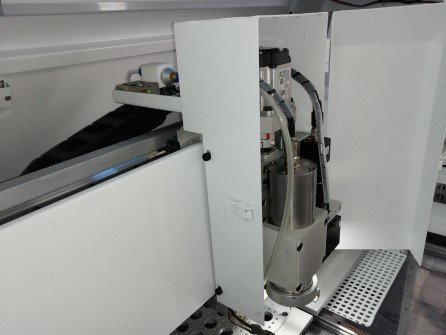

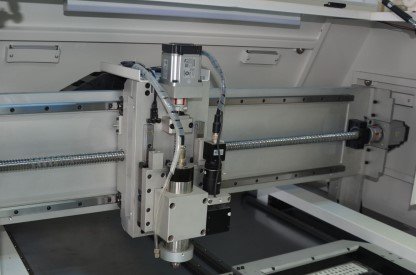

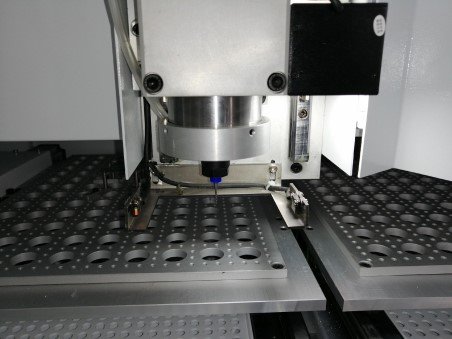

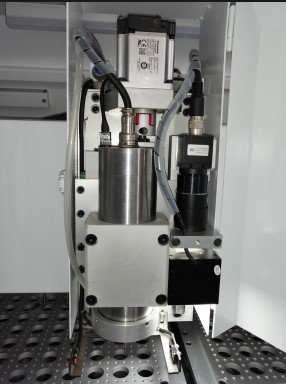

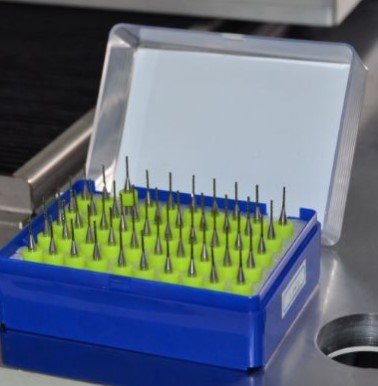

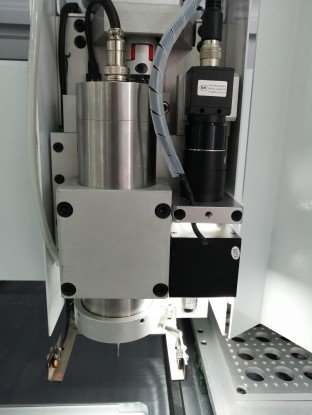

Os eixos X, Y1, Y2, Z adotam servo motor panasonic e seu sistema de direção, fuso de esferas com trilho e controle deslizante fazem com que seu movimento seja suave e preciso. O CCD de alta resolução torna a programação muito fácil.Tem função de posicionamento de marca, que pode corrigir automaticamente o deslocamento coordenado. A máquina pode ser encaixada com o sistema MES (opcional) e pode ler e fazer upload de logs de produção. Tem fuso de roteamento de alta qualidade, longa vida útil com auto-resfriamento. Também, a máquina é equipada com uma pistola de ar iônico. O íon de vento soprado da parte inferior do fuso pode eliminar a eletricidade estática gerada durante o processo de corte. Fresa de ∅0,8-∅3,0 mm. Design de mesa de trabalho dupla faz posicionamento com mais precisão do que o mecanismo de acionamento do cilindro, melhorando a eficiência da produção. A máquina está equipada com a função de detecção de fresa quebrada no fuso. Quando a cortador estiver quebrado, a máquina irá parar e a interface do software irá emitir um alarme. Seu fuso de alta potência de 400 W pode cortar a placa Al abaixo de 2,0 mm de espessura (a máquina precisa usar fresa de placa de alumínio com corte personalizado). O Software desenvolvido torna a programação e operação muito fácil. A interface do software pode definir a profundidade do corte do eixo Z e definir diferentes profundidades de corte no eixo Z, dependendo da espessura da placa de circuito impresso. Certifica-se de que o eixo Z pode cortar o PCB a uma altura fixa. O corte de fresagem pode ser usado com 2 ou 3 seções, basta definir o parâmetro no software. Tem prolongada vida útil do corte de fresagem.
Especificação do router PCB AR-450M-II
Model AR-450M-II Estação de trabalho 2 estações de trabalho Tamanho do PCB (Máx.) 320x420mm * 2 peças Espessura do PCB 0.4-2.0mm (placa dura) PCB Material FRA4, fibra de vidro, Al Altura máxima do componente 50 mm Velocidade de corte (máx.) 50 mm/s Velocidade de movimento Máx 500mm/s Método de controle linha, círculo, arco, U, L Precisão de repetição +- 0,05 (mm) Precisão de roteamento +- 0,05 (mm) Sistema de acionamento X/Y1/Y2/Z Controle de servo motor de quatro eixos Aspirador de pó 3PH AC 380V 50HZ/2,2 KW (externo no roteador) Fuso de roteamento 42000 rpm/min, refrigeração a ar Fresadora 0,8 - 3,0 Controle da vida útil da ferramenta Controle do programa de software Método de programação Método de programação de ensino direto Fonte de alimentação total da máquina 3 fases AC 380V 50HZ/ 4,5 KW Tamanho da máquina 1200(C) 1150(L) 1317(A)mm Tamanho do aspirador de pó 805mm(C)*920mm(L)*1950mm(A) Peso aspirador de pó 300kg Peso da máquina 600kg

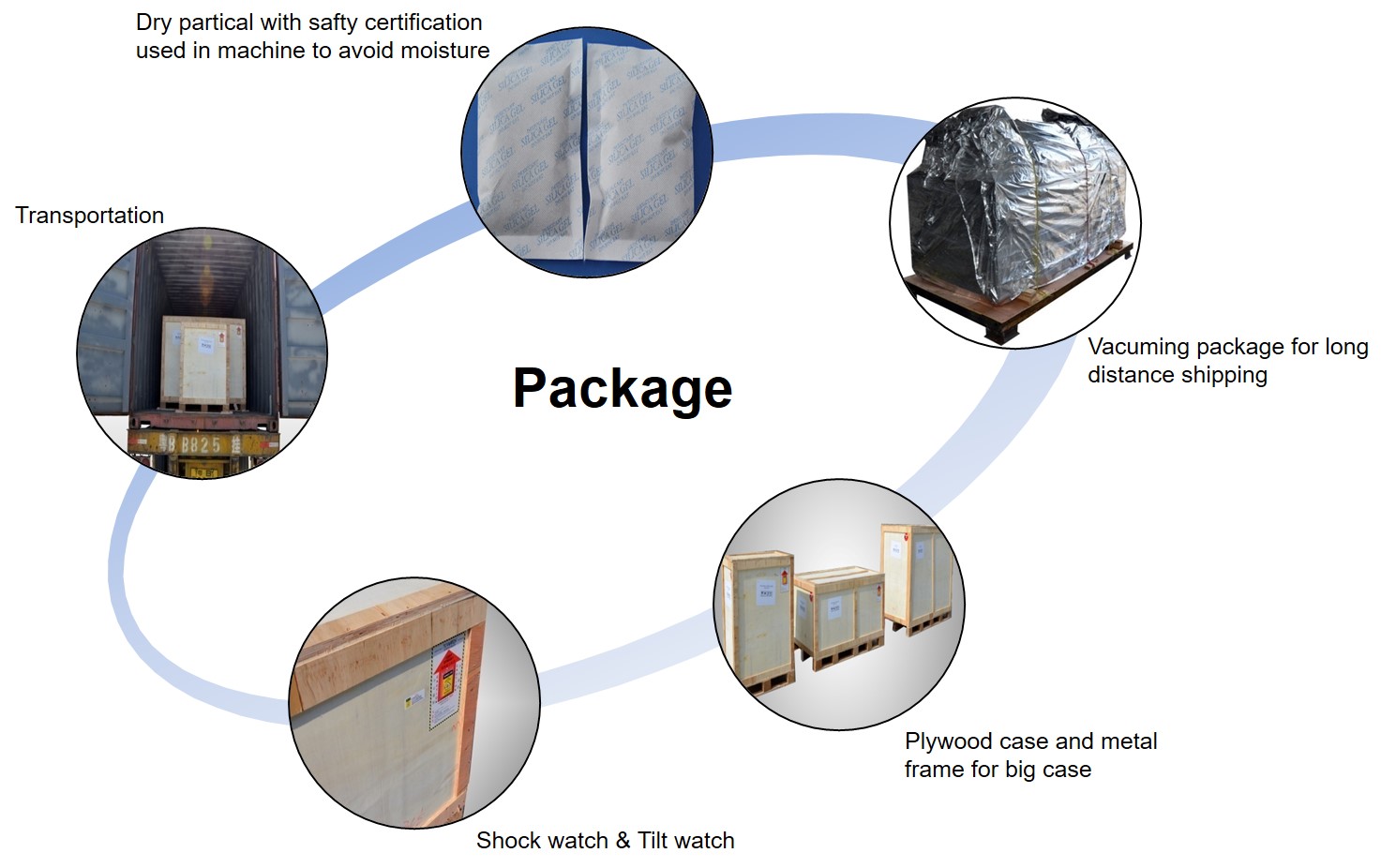

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
