SEPARADOR DE PLACAS MOTORIZADO MDS-508 / 509 / 508-500 / 509-500

Mais Imagens

SEPARADOR DE PLACAS MOTORIZADO MDS-508 / 509 / 508-500 / 509-500
R$0,00

Disponibilidade: Sem estoque

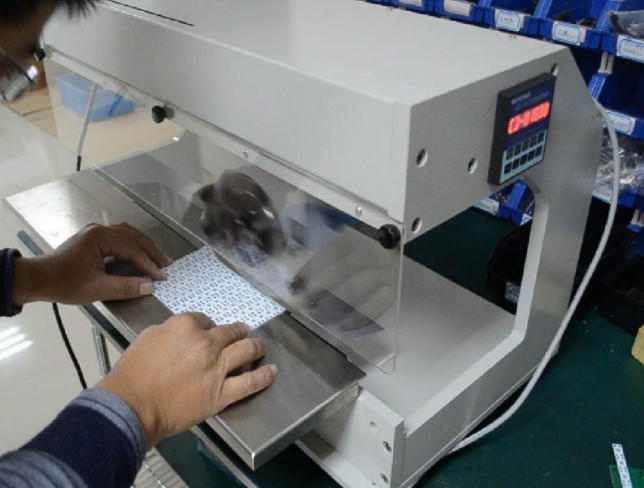

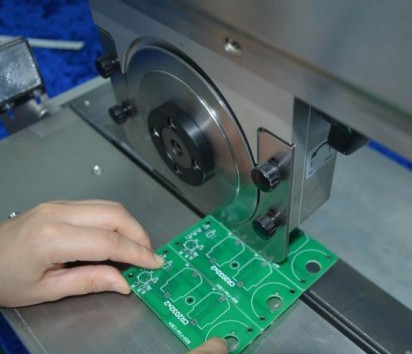

O MDS-508-500 / 509-500 conduzido a motor separa os PCBs v-marcados sem estresse para placas, componentes ou juntas de solda. É adequado para produção de médio a alto volume, disponível com 460 mm ou 600 mm (opcional) comprimento de corte máximo. O comprimento do corte é totalmente programável; O comprimento programado é exibido em uma leitura LED.

Descrição

Detalhes



SEPARADOR DE PLACAS MOTORIZADO MDS-508 / 509 / 508-500 / 509-500


Características




  • Desenvolvido para ser estável e preciso, o equipamento controlado por um micro computador, é capaz de cortar com em um único processo, uma placa de 0 a 500mm de comprimento, dependendo do modelo escolhido.
  • A velocidade da placa pode ser ajustada  fazendo com que a qualidade do corte seja elevada (sem rebarbas ou arestas).
  • O ajuste fino da altura do disco de corte, de 0 a 2mm, permite o corte de placas diversas, com espessuras variadas e sulcos de profundidades variadas. A altura da estação de trabalho é regulável de 0 a 50mm.
  • As facas superior e inferior são feitas de aço inoxidável próprios para alta velocidade e de alta durabilidade.

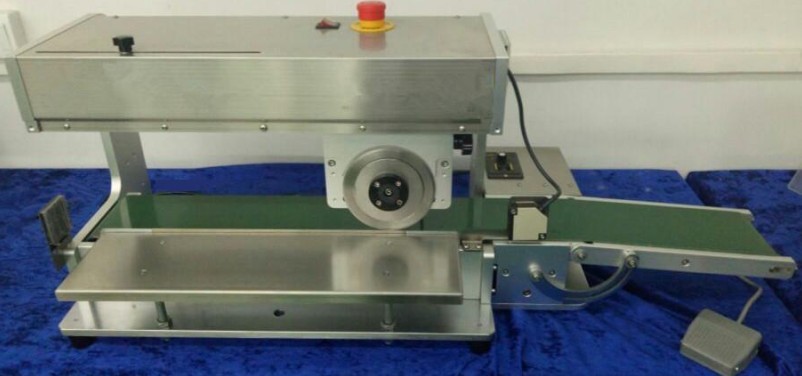

  • Em casos, onde faz-se necessário o envio automático das placas cortadas, pode ser utilizado um conveyor .
  • A base regulável e o espaçador reduzem o stress da placa e melhoram a sua eficiência.

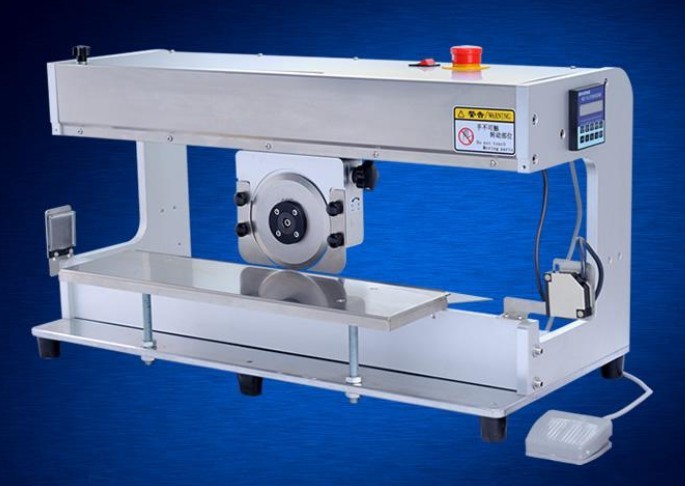

Modelo: MDS-508 (sem conveyor) MDS-509(com conveyor) MDS-508-500 (sem conveyor) MDS-509-500(com conveyor)
Modo de corte Motorizado Motorizado Motorizado Motorizado
Modo inicio  Pedal Pedal Pedal Pedal
Comprimento máx de corte  350mm 350mm 500mm 500mm
Velocidade de corte  Ajustável Ajustável Ajustável Ajustável
Espessura da PCI 0,6mm a 3,5mm 0,6mm a 3,5mm 0,6mm a 3,5mm 0,6mm a 3,5mm
PCI (material) FR4, PCB FR4, PCB FR4, PCB FR4, PCB
Espessura do sulco

Max. 2.0mm

Max. 2.0mm

Max. 2.0mm

Max. 2.0mm

Distância min entre o componente e o sulco 2,5mm 2,5mm 2,5mm 2,5mm
Altura Max. do componente -TOP

30mm

30mm

30mm

30mm

Altura Max. do componente -BOTTON 15mm 12mm 15mm 12mm
Alimentação 220V/50HZ 220V/50HZ 220V/50HZ 220V/50HZ
Peso 45kg 56kg 50kg 69kg
Potencia 60W 60W 60W 60W
Dimensões Equipamento C620xL400xA430mm C1090xL400xA430mm C840xL400xA430mm C1190xL400xA430mm







A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
