Separador de placas motorizado MDS-700/710/720

Mais Imagens

Separador de placas motorizado MDS-700/710/720
R$0,00

Disponibilidade: Sem estoque

Utiliza um método diferenciado para reduzir o stress aplicado sobre a PCI no momento do corte. O processo é dividido em três estágios e o corte é feito através de três pares de lâminas rotativas. Reduz o stress da PCI em até 80% quando comparado com equipamentos tradicionais. A separação das placas “metal core” é concluída sem deforma-las

Descrição

Detalhes

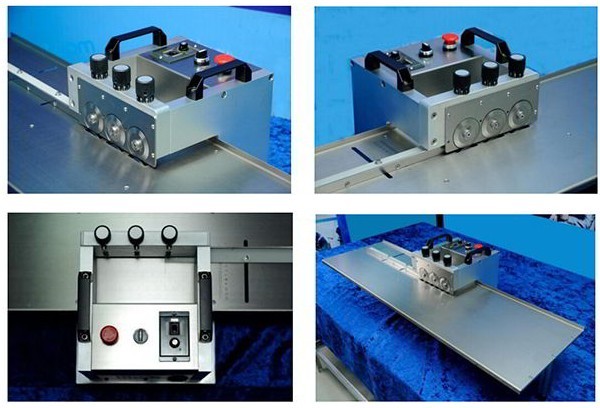

SEPARADOR DE PLACAS MOTORIZADO MDS-700/710/720


Características

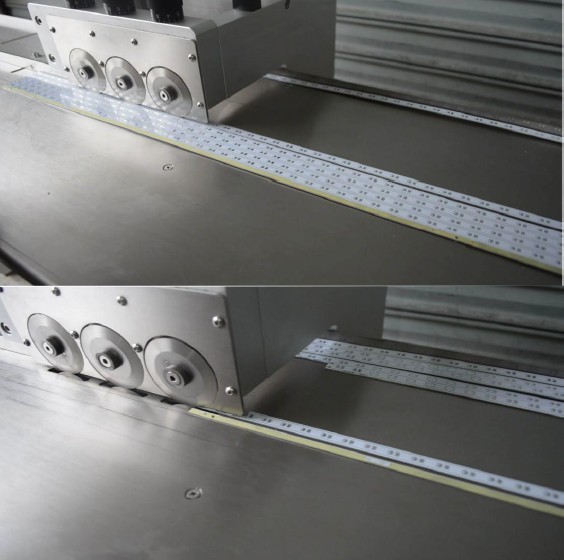

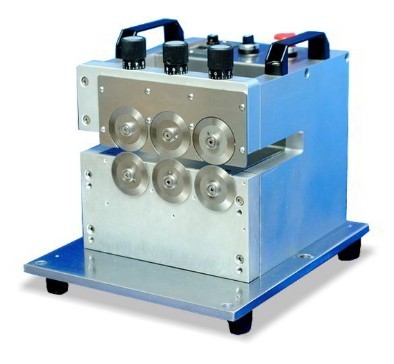

  • Utiliza um método diferenciado para reduzir o stress aplicado sobre a PCI no momento do corte. O processo é dividido em três estágios e o corte é feito através de três pares de lâminas rotativas. Reduz o stress da PCI em até 80% quando comparado com equipamentos tradicionais. A separação das placas “metal core” é concluída sem deforma-las.
  • O corte é preciso e sem complicações mesmo quando os sulcos são “rasos”, pois este método permite um corte gradual e suave evitando que as placas sejam lançadas pela força aplicada pelas lâminas dos equipamentos convencionais.
  • As laminas são de aço SKD61 adequadas para alta velocidade e de alta durabilidade.
  • Todas as lâminas são cuidadosamente calibradas por instrumentos e métodos adequados.

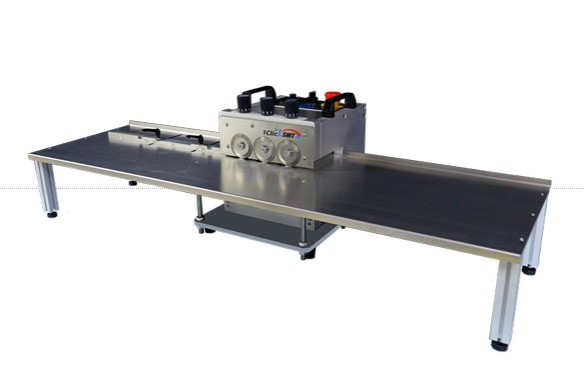

  • As bases de aço inoxidável são oferecidas em dois tamanhos: 1,2m ou 2,4m, a escolher.
  • As lâminas superior e inferior podem ser ajustadas com precisão, bem como os eixos X e Y.



Modelo: MDS-700 (sem base) MDS-710(com base de 1,2m) MDS-720(com base de 2,4m)
Dimensões Equipamento C325*L380*A333mm C325*L380*A333mm C325*L380*A333mm
Dimensões da base  xxxxx C1200 *L360*A190mm C2400 *L360*A190mm
Comprimento da PCI  250mm 250mm~600mm Frente da máquina
PCI (material)  FR4,AL,LED FR4,AL,LED FR4,AL,LED
Comprimento máx PCI xxxxx 350mm 350mm
Velocidade de corte Ajustável Ajustável Ajustável
Espessura máx PCI

3,5mm

3,5mm

3,5mm

Distância min entre o componente e o sulco 1,4mm 1,4mm 1,4mm
Altura do componente -TOP

15mm

15mm

15mm

Altura do componente -BOTTON 0mm (sem componente) 0mm (sem componente) 0mm (sem componente)
??? 100mm 100mm 100mm
Alimentação 220V/50HZ 220V/50HZ 220V/50HZ
Peso 33kg 33kg + 6kg 33kg + 15kg
Potencia 60W 60W 60W

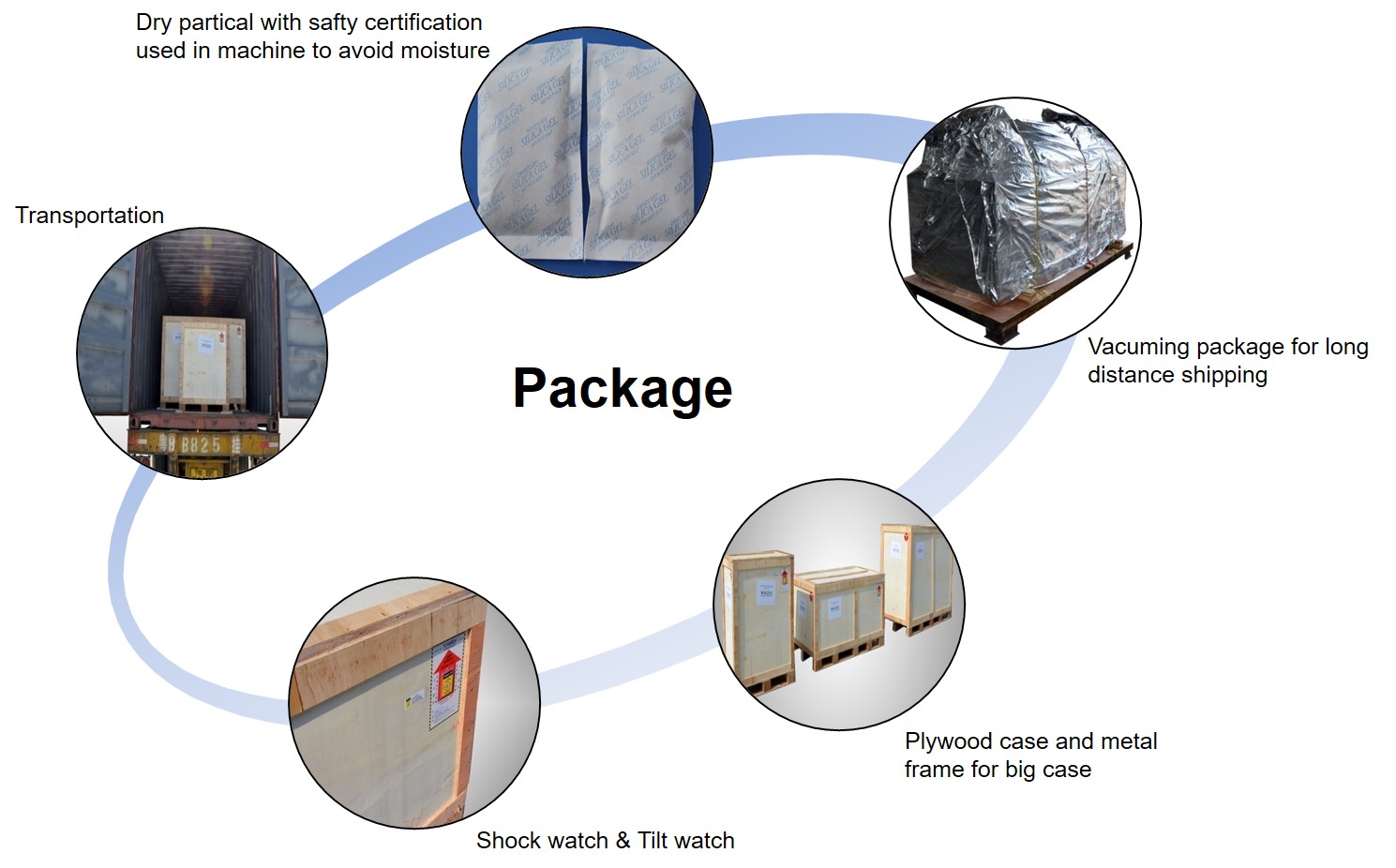

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
