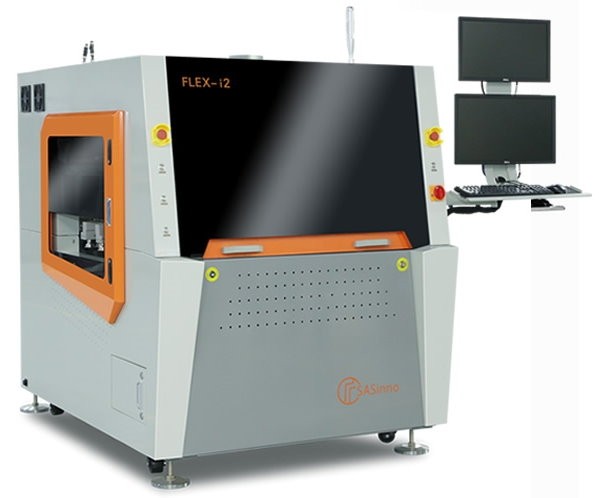

Máquina de Solda Seletiva - Selective Soldering - FLEX-i2

Mais Imagens

Máquina de Solda Seletiva - Selective Soldering - FLEX-i2
R$0,00

Disponibilidade: Sem estoque


A máquina de Solda Seletiva FLEX-i2 faz parte da linha mais avançada em máquinas deste tipo, contando com dois tanque de solda controlados independentemente, com tamanhos de nozzles diferentes. Isto representa uma fantástica vantagem e flexibilidade sobre os modelos convencionais.
A máquina vem totalmente equipada para uso INLINE, com fluxadeira DROP JET alemã, tanque duplo com nitrogênio, pre-aquecimento top/bottom, calibração de altura de onda de solda, e um software super simples de operar.
Descrição

Detalhes

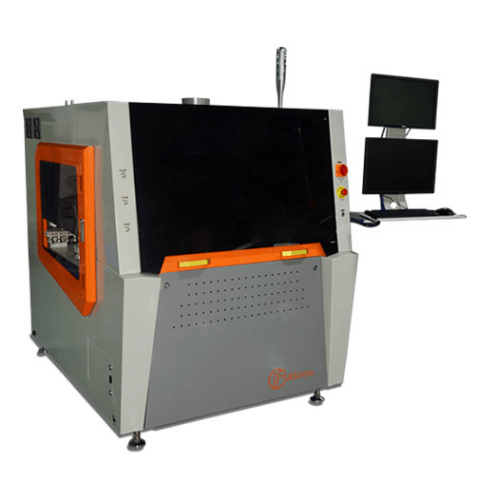

Máquina de Solda Seletiva Inline Compacta Flex-i2

O Flex-i2 é a nova geração seletiva com os recursos abaixo:
  • Mesa servo XY para mover os tanques de solda, com controle independente de servo eixo Z1 para pote de solda 1, servo eixo Z2 para pote de solda 2.
  • Equipado, padrão de fábrica, com fluxadeira DROP JET alemã, instalada na mesma mesa XY dos tanques de solda.
  • Pré-aquecimento opcionalmente superior e inferior
  • Câmara de vídeo padrão, para acompanhamento perfeito do processo de soldagem em tempo real.
  • Calibração de altura de onda.
  • Controle extra simples, por WINDOWS.
  • Opcional: tanque com bomba eletromagnética fabricada na Alemanha.



Máquina de solda seletiva em linha Flex-i2

Spray Fluxer Drop Jet


  • DropJet: A máquina vem equipada de fábrica com fluxadeira extremamente precisa. Originalmente fabricada na Alemanha. Pode atender diâmetros de fluxagem de 2mm.
Máquina de solda seletiva em linha Flex-i2

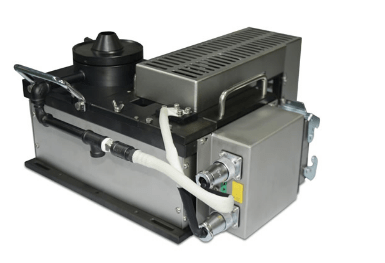

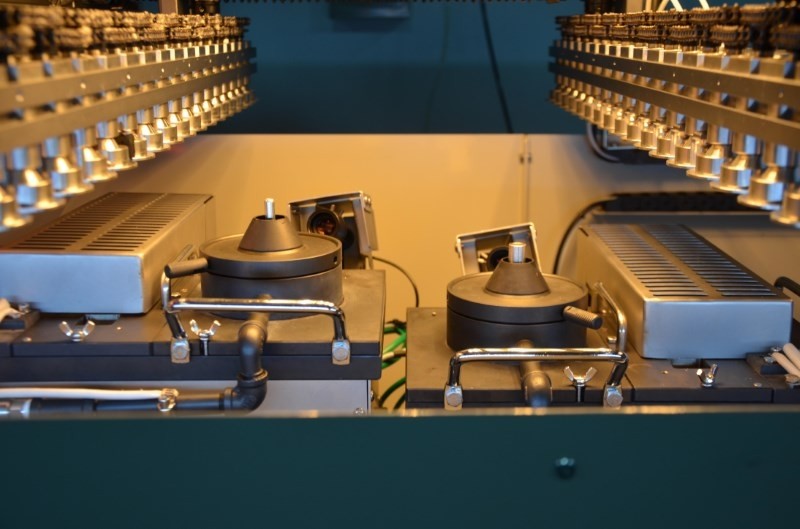

Tanques de Solda


  • Potes de solda em titânio, 100% apto para aplicação de solda sem chumbo. Equipado de fábrica com bomba desenhada com moderna mecânica de precisão, de fácil manutenção e baixo custo.
  • Equipado padrão com sistema de atmosfera de nitrogênio, que aumenta a capacidade de molhagem da solda, principalmente para solda sem chumbo.
Máquina de solda seletiva em linha Flex-i2

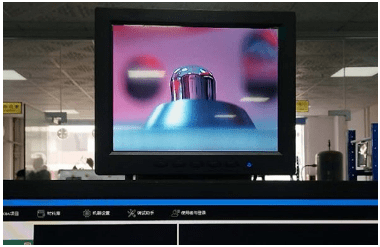

Câmera de Processo: Acompanhamento em tempo real.


  • Sem precisar abrir a porta da máquina, o operador pode acompanhar o processo de solda em tempo real.
Máquina de solda seletiva em linha Flex-i2

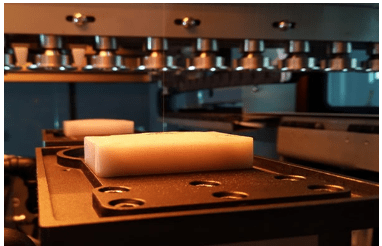

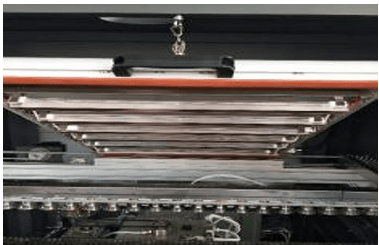

Preaquecimento


  • Pre-aquecimento Top & Bottom, com temperatura e tempo programáveis, com flexibilidade total para qualquer tipo de placa, com qualquer massa térmica.
Máquina de solda seletiva em linha Flex-i2

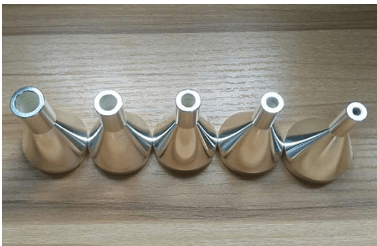

Nozzles para soldagem


  • A máquina vem equipada com vários nozzles standard, para aplicações universais. ë possível projetar nozzles especiais de acordo com as necessidades de cada cliente

 Descrição  FLEX-i2
 Geral
 Potência operacional / potência máxima  6KW / 16KW
 Dimensão do PCB  50x50mm até W450xL508mm
 Dimensão da máquina   1420 (L) * 1725 (W) * 1700 (H)
 Peso líquido  1000 kg
 Alimentação  3PH 380V 50/60Hz
 Suprimento de ar  3-5 bars
 Exautão de Ar  800 m3 / h
 PC  sim
 Tempo típico para programação  10 minutos
 Plataforma Robótica PCB
 Tipo de fluxadeira  DROP JET fluxer made in Alemanha
 Quantidade de fluxadeiras  Standard equipado com 1 conjunto. Opcional para equipar com um outro conjunto
 Capacidade do tanque de fluxo  1L
 Quantidade de tanques de fluxo  Padrão equipado com 1 conjunto. Opcional para equipar outro conjunto (quando usar duas fluxadeiras.)
 Distância do bico de fluxo  ajustável com pote de solda juntos
 Eixos de movimento  compartilhar mesa XYZ com pote de solda
 Precisão de posicionamento   + / - 0,05 mm
Pré-aquecimento
 Método de pré-aquecimento  IR superior e inferior
Módulo de Solda
 Tipo de Pote de Solda  Pote de Solda mecânico, e Opcionalmente, por bomba eletromagnética
 Número de potes de solda  2
 Capacidade do Tanque de Solda  15Kg
 Controle de Temperatura  PID, com temperatura de solda altamente estável
 Tempo de aquecimento  aproximadamente 30 minutos
 Temperatura máquina  350 Graus
 Nozzles padrão  De 3 a 12mm
 Nozzle Customizado  Disponível
 Distancia do Nozzle de Solda  Ajustável por software
 Movimentos  X, Y, Z1 e Z2
 Controle de Movimento  Sistemas com servo motor, Ball Screw / Linear Guides.
 Precisão de posicionamento  +/-0.05mm
Atmosfera de Nitrogênio
 Consumo de Nitrogênio por nozzle  4 m3 / hora
 Pureza de N2 requerida  99,99%

O software é baseado em WINDOWS. Utiliza como base uma imagem digitalizada ou arquivo GERBER. Programação de caminhos para fluxagem e solda com facilidade “POINT AND CLICK”, “desenhar e arrastar”, criando os caminhos de movimento facilmente. A programação inicial pode ser feita tipicamente em menos de 10 minutos.

Máquina de solda seletiva em linha Flex-i2

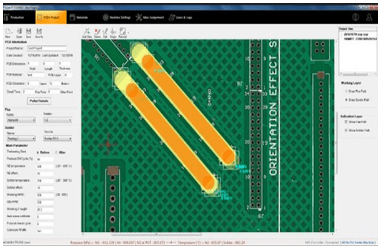

Programação Point and Click

  • Pode-se desenhar o caminho com a imagem digitalizada como plano de fundo, sendo esta a a maneira mais fácil de programar o caminho.
Máquina de solda seletiva em linha Flex-i2

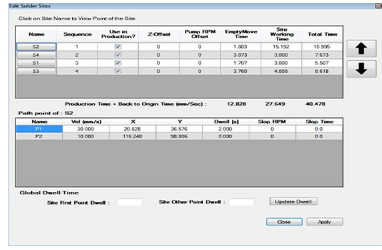

Edição dos dados do caminho de solda:


  • A velocidade de movimento, a altura Z, a altura da onda, o tempo de espera, a velocidade de inclinação da onda, etc. são facilmente editáveis, obtendo a flexibilidade máxima para se adaptar a diferentes tipos de placas e componentes na placa. O tempo de movimento, o tempo de trabalho e o tempo total de ciclo são estimados após a conclusão da programação da trajetória.
Máquina de solda seletiva em linha Flex-i2

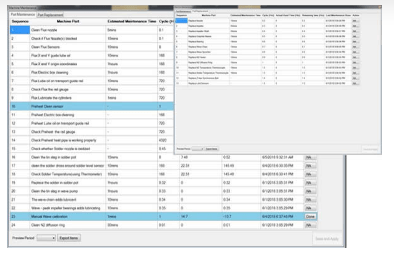

Função de Assistência de Manutenção Preventiva


  • Sabemos como é importante a manutenção de uma máquina de solda seletiva. No software, listamos todos os trabalhos de manutenção, tempo, peças consumíveis e vida útil, etc. A lista pode ser exportada para EXCEL. O engenheiro pode verificar quais peças precisam ser substituídas nos próximos 3 meses ou 6 meses, desta forma para eles pode preparar tudo com antecedência.
