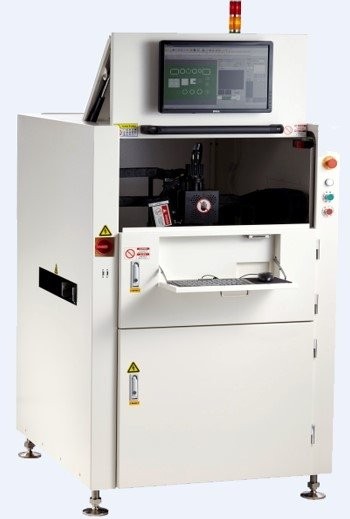

SPI - Inspeção de Pasta de Solda - S-500i
Tem como principais caraterísticas:
- 1. Tecnologia programável de estrutura de grade (PSLM)
- 2. Tecnologia óptica de estrutura síncrona (D - Iluminação) e fonte de luz bidimensional RGB
- 3. Tecnologia de perfilometria de modulação de fase (PMP)
- 4. Sistema de processamento de imagem de alta resolução
- 5. Interface de usuário amigável ao usuário, programação de 5 minutos e operação com um clique
- 6. Contorno dinâmico do eixo Z em tempo real

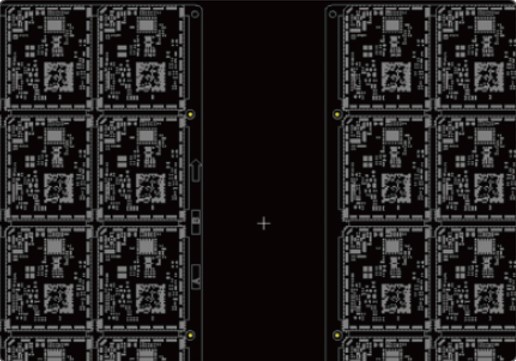

- 7. Conversão e importação de dados Gerber alcança a detecção automática de toda a placa. A função “Teach” manual realiza programação amigável ao usuário e geração de trabalho de teste no caso de não haver dados Gerber
- 8. Aumenta a altura de inspeção de +/-350um para +/-1200um. Além de detectar pasta de solda, também se aplica a cola vermelha e preta
- 9. Fornece função offline de importação Berber, função de um botão de correspondência CAD
- 10. A função SPC pode reduzir os defeitos causados pela impressão da pasta de solda e melhorar a qualidade do produto final
Funcionalidades Básicas

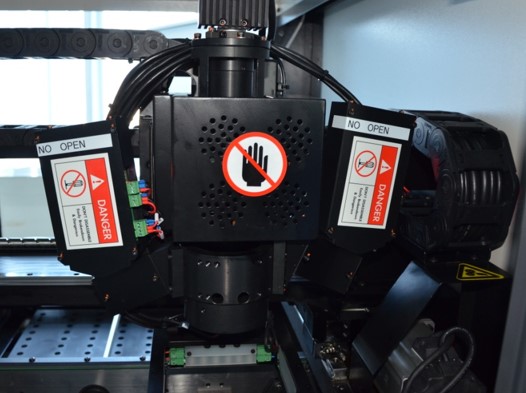

Modulação de luz espacial programável (PSLM)
O uso do PSLM é combinado com o PMP para obter solda de alta precisão com medição 3D na linha de produção SMT. O uso da tecnologia PSLM mudou a maneira tradicional de gerar 3D Struct Light. O tradicional moiré de grade de vidro é acionado por um motor piezoelétrico (PZT). Com a tecnologia PSLM, não é mais necessário o uso de grade de vidro e peças mecânicas. Estes fatores melhoram a facilidade de uso, evitam o desgaste mecânico e reduzem os custos de manutenção.Medição de perfilador de modulação de fase

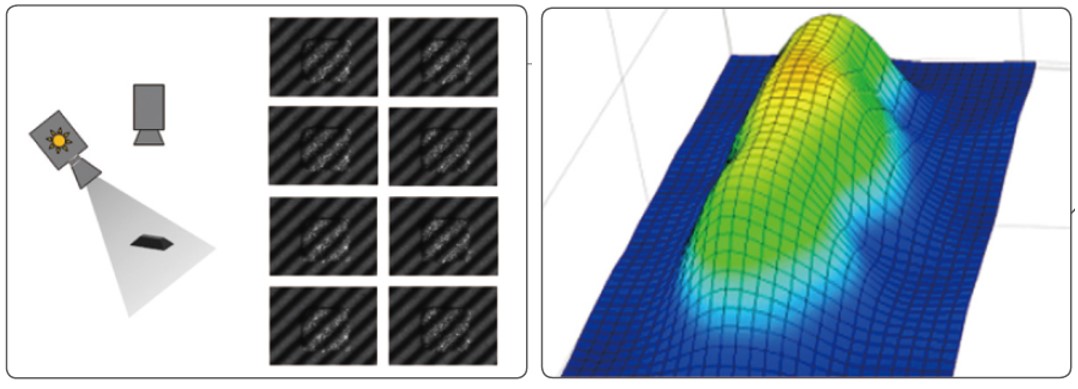

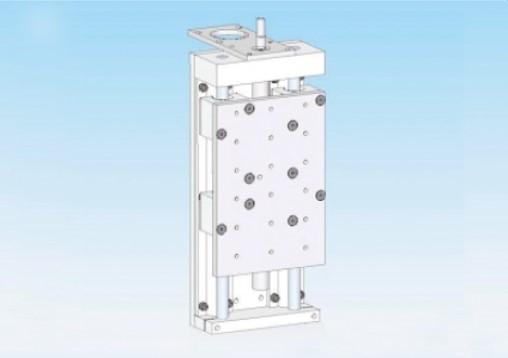

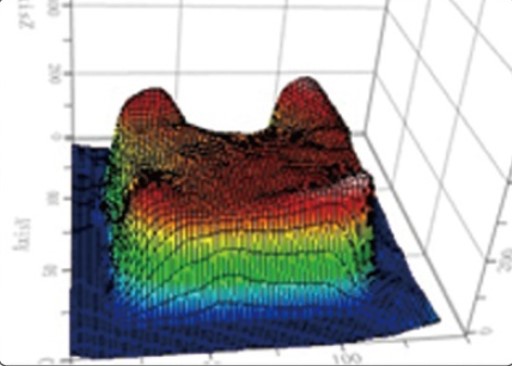

Através da modulação de fase do espectro de luz total, é possível obter a resolução de altura de até (0,37um). O número de amostragem de 4-8 vezes garante alta repetibilidade. Para obter resultado de detecção perfeito é utilizado esferas de alta precisão e o trilho de guia linear.Iluminação difusa 3D e fonte ativa de luz 2D RGB

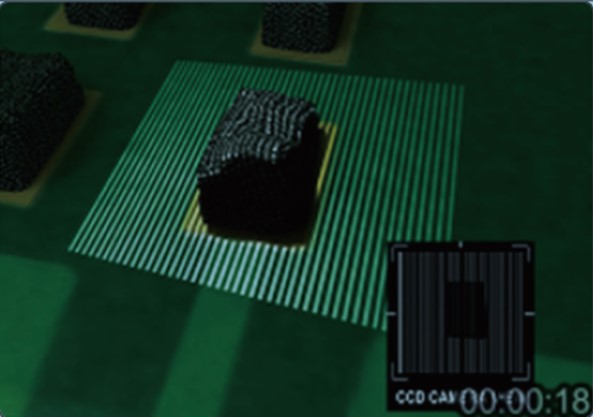

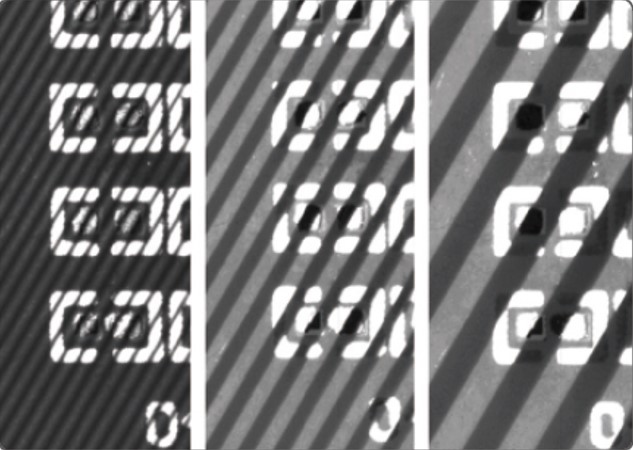

O uso de luz de estrutura síncrona resolve perfeitamente a influência da parte sombreada na inspeção de pasta de solda. Com a fonte de luz bidimensional RGB, é possível aperfeiçoar a placa base de alto contraste. Enquanto isso, podem ser fornecidas imagens coloridas de pasta de solda 2D/3D.Sistema de processamento de imagem de alta resolução

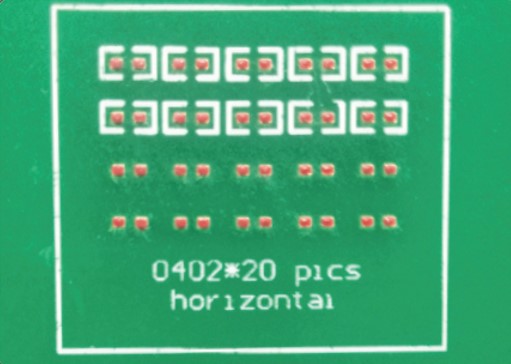

Quadros ultra altos de CCD industrial de 5/6.5/12 M pixels para garantir que os componentes extremamente pequenos e o SMT de alta precisão (01005) fossem de detecção estável e rápida. Fornece 8um,10um, 12um, 15um,18um, 20um, como variedades de precisão. Coopera com a diversidade de produtos do cliente e os requisitos de velocidade de detecção. O hardware da GPU e o algoritmo paralelo otimizado de 2D/3D realizam inspeção de alta velocidade em PCB de alta densidade (> 100K Pads/PCB).Eixo Z em tempo real e capacidade de compensação de visão estática
As características do PSLM fornecem rastreamento dinâmico em tempo real no PCB rígido. Para PCB flexível é possível usar a compensação de visão estática para resolver perfeitamente os problemas de empenamento.Inspeção de cola
A medição PLSM 3D pode atingir +/-1200um com a função RGB Tune e é capaz de medição de alta precisão de nenhum processo de colagem transparente, inclusive na visualização em falta, estouro, excesso, forma e combinação de imagens 2D/3D.Detecção de Marcas de Múltiplas Matrizes
Para a marca PCB multi-array use a função de captura dinâmica. Não há a necessidade de capturar imagens uma a uma. Isto reduz drasticamente o tempo de detecção.Função fly de detecção de marca ruim
Detecta automaticamente marcas ruins da placa de circuito impresso . É possível alimentar a informação na máquina de escolha e a colocação de loop de controle em tempo real.Rastreabilidade de mapeamento em três estágios
Colabora com o pré e pós AOI na linha SMT, forma processo de ciclo fechado e sistema de controle de qualidade. Também é capaz de integrar e sincronizar os dados ao módulo de qualidade ERP do cliente.
E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.
Modelo S-500i Tamanho Máximo de PCB (X x Y) S-500I/Tamanho do PCB: 510mmX505mm. Área de Inspeção Real:450X450mm Tamanho Mínimo de Inspeção Quadrado: 150um/Redondo: 200um Peso do PCB 0-3kg Empenamento do PCB +-3.5um Espaçamento mínimo da almofada 100 um Princípio de Inspeção Cor branca 3D PLSM PMP Camera Câmera Industrial de 5M pixels Precisão da inspeção Direção X/Y: 10um, direção Z: abaixo de 0,37um Precisão da posição de repetição Direção Z: <1um/Volume: <1% FOV 48mm x 34mm Tempo de Posicionamento 0,5 segundo/PCS Altura Máxima de Medição +/-350um (padrão), +/-1200um (opcional) Categorias de inspeção Volume/Área/Altura/Deslocamento/Nitidez Capacidade de inspeção Falta de solda/Ponte de solda/Offset/Tombstoneing/Falta ou sobra de pasta de solda/etc Velocidade de inspeção 3750mm2/s Sistema de Operação Windows 10 Opcional Código de barras 1D/2D, UPS Peso 865 kgs Dimensões 1000X1000X1350mm
