Transportador de Conexão

Mais Imagens

Transportador de Conexão
R$0,00

Disponibilidade: Sem estoque


Esta unidade é utilizada para conectar-se entre as máquinas de produção ou unidades de tratamento de placas.

Descrição

Detalhes

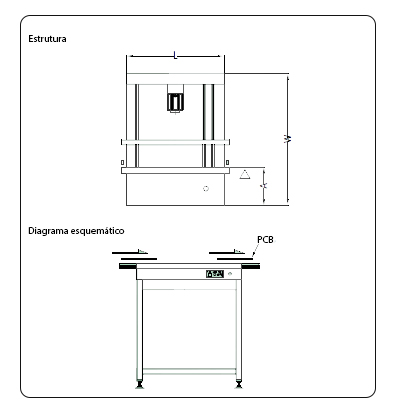

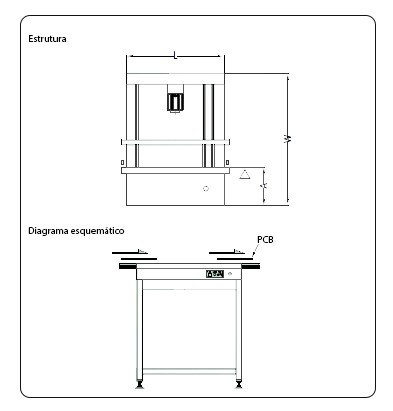

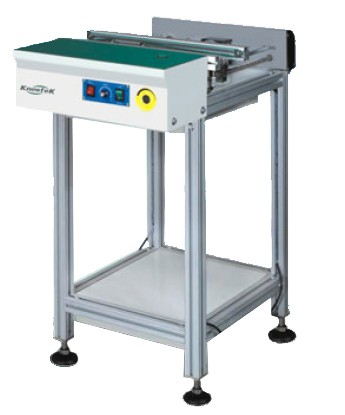

Transportador de Conexão - Linking Conveyor


Transportador de Conexão




Esta unidade é utilizada para conectar-se entre as máquinas de produção ou
unidades de tratamento de placas.


Funcionalidade Padrão

  • Controle de programa PLC.
  • Botão Iniciar / Parar .
  • Correia transportadora anti-estática.
  • Maneira fácil de substituição da correia.
  • Design fundo e pesado para evitar deslocamento.
  • Parada preciso PCB na posição.
  • Ajuste de largura lisa e paralela. (parafuso de chumbo)
  • SMEMA compatível.



Altura de transporte:  900 milímetros ± 30 milímetros
Direção de transferência:  Da esquerda para direita
Lado da Operação:  Frente da máquina
Trilho fixo:  Frente da máquina
Interface:  SMEMA
Conceito transportador:  cinto de ESD (redondo ou plano)
Velocidade da esteira: 0.5-20m / min ajustável
Suporte de borda PCB:  3 milímetros
Fonte de energia  230 VAC / 50 Hz / 1 Ph
Consumo de energia:  100VA max. ou especificar




  • Não padrão comprimentos transportador / segmento.
  • Capa de poeira. (comprimento personalizado)
  • Sistema de arrefecimento. (0.5m de comprimento 4 fãs / 1m de comprimento 8 fãs ou especificar)
  • Interruptor de emergência.
  • Outras opções disponíveis mediante pedido.



  CYA330L (B) CYA460XL (B)
Dimensões 20*20mm (B) x 785 x 920
Peso 380*380mm 80-110kg
Tamanho PCB 350*200mm 50mm – 457mm
Largura da PCB 0.5mm-6mm 50mm – 460mm
Espessura da PCB MAX 50*50mm MIN8*8mm 0.6mm – 4.5mm
Distância do trilho frontal para frente da máquina 0.3mm 230mm

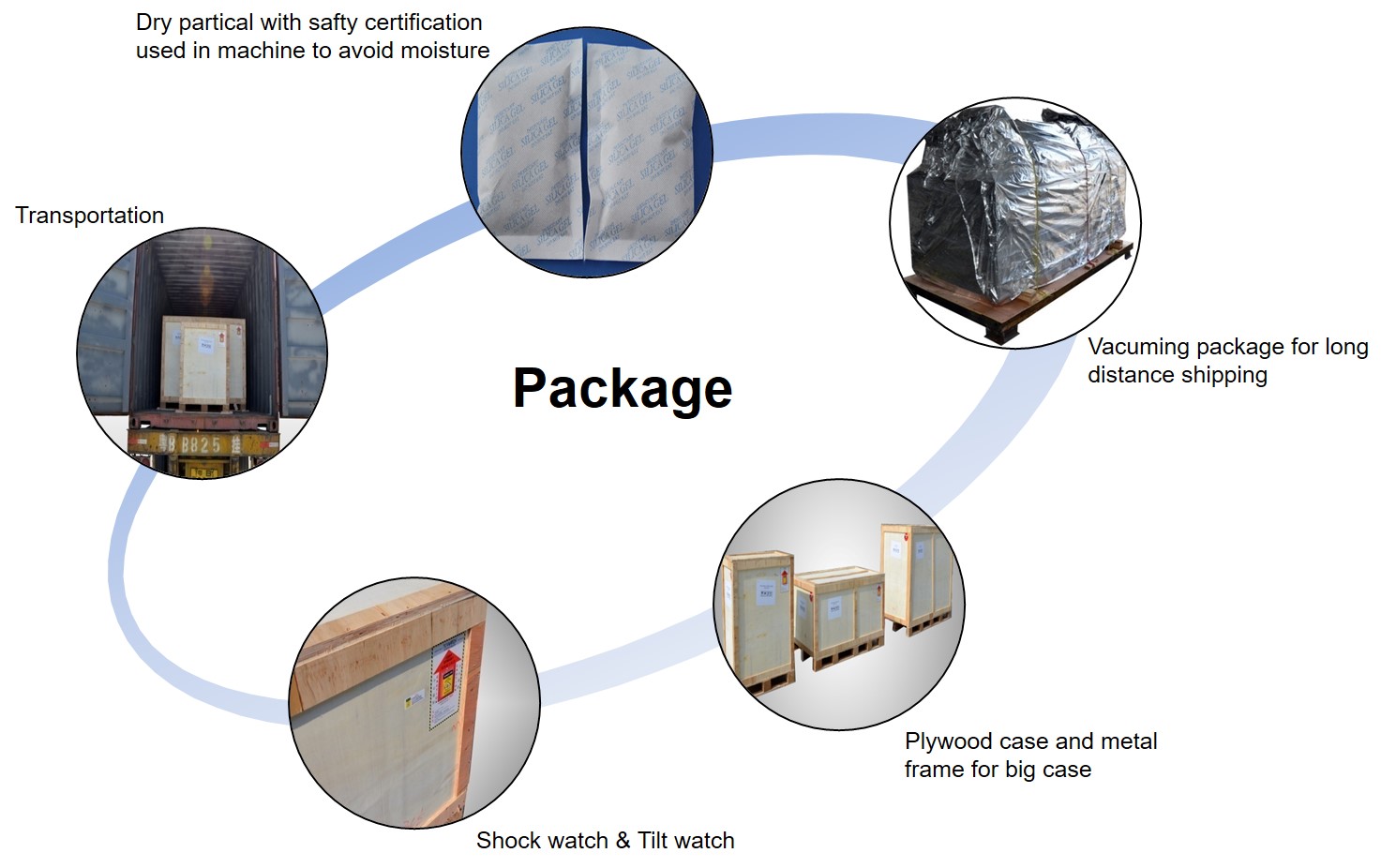

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
