Transverser / Shuttle Conveyor

Mais Imagens

Transverser / Shuttle Conveyor
R$0,00

Disponibilidade: Sem estoque

O transportador tipo “shuttle” é utilizado para transportar placas de uma linha para duas linhas ou vice-versa. A orientação da placa não sofre alteração durante o transporte.

Descrição

Detalhes

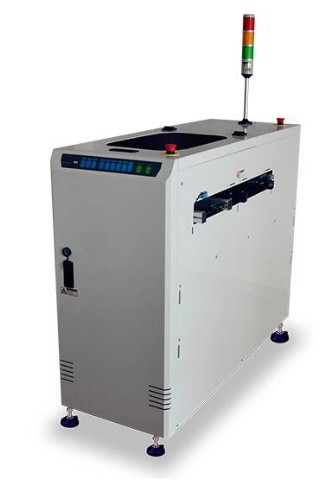

Transverser / Shuttle Conveyor

O transportador tipo “shuttle” é utilizado para transportar placas de uma linha para duas linhas ou vice-versa. A orientação da placa não sofre alteração durante o transporte.

Funções (padrão)




  • Controle por PLC (programável)
  • Opção de modo By-pass.
  • Distância entre as placas alternadas personalizada.
  • Indicador luminoso, tipo torre, mostra o estado da máquina.
  • Velocidade de deslocamento controlada por frequência.
  • Design fechado garantindo alto nível de segurança.
  • Ajuste de largura do transportador através de manivela.
  • Interface compatível com SMEMA.



Altura do transporte / correia: 900 ±30 mm
Direção de transporte: Da esquerda para a direita
Lado de operação:   Frente da máquina
Trilho fixo:  Frente da máquina
Interface:  SMEMA
Conceito do transportador:  Correia ESD
Velocidade de transporte: 0,5-20m/min ajustável
Borda de suporte para PCI: 3mm
Alimentação: 230 VAC/50 Hz/ Monofásico
Consumo de energia: 250VA máx.
Ciclo (tempo): Depende da distância de deslocamento




  • Cabo SMEMA (adicional)
  • 2 carrinhos de transferência de operação.
  • Touchscreen em substituição ao painel de botão.
  • Distância de transporte personalizada.
  • Separação de placas boas (OK) e não conformes (NG).
  • Método especial de separação para facilitar o transporte e a movimentação.
  • Ajuste elétrico da largura do transportador.
  • Ajuste automático da largura do transportador.
  • Upgrade (atualização) do servo-drive para ciclos reduzidos.
  • Transportador de entrada ou saída em espiral (comprimento 500 mm).
  • Sistema de resfriamento / proteção contra poeira para o transportador de entrada/saída.
  • Outras opções poderão ser solicitadas ao fabricante.

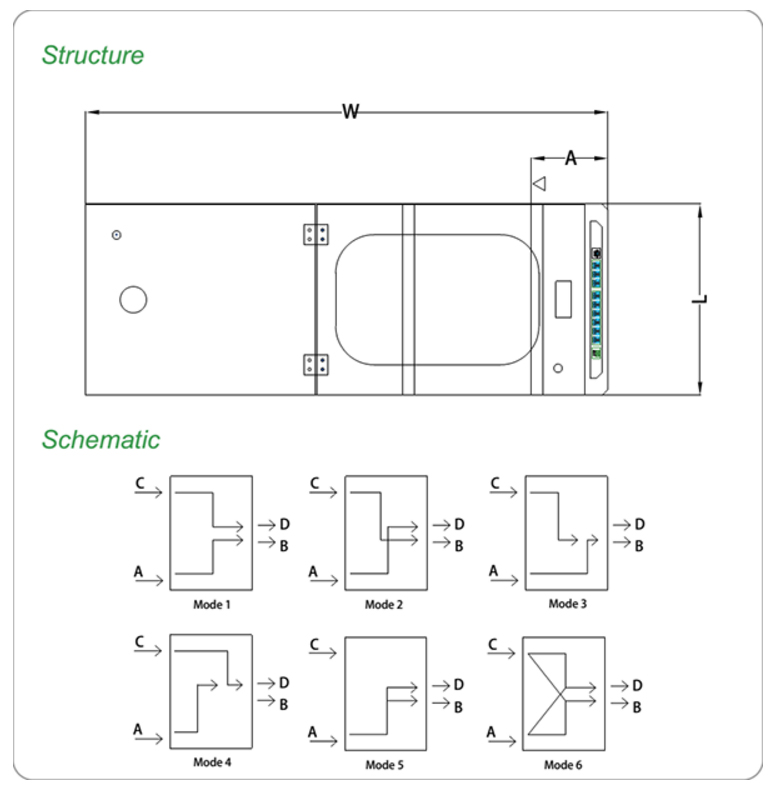

  TRB250M TRB390LL
Dimensões da maquina (L x W x H) 500 x W x 1050 1200 x 1450 x 1250
Peso 250kg 220kg
Comprimento da PCB 50mm - 330mm 50mm - 445mm
Largura da PCB 50mm - 280mm 50mm - 330mm
Distância do conveyor fixo para frente (A) 200mm 200mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
