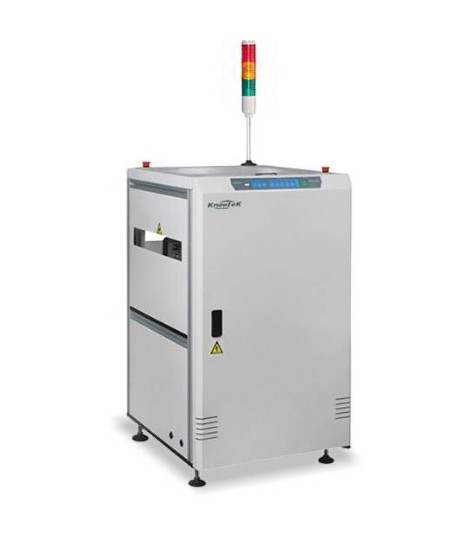

Turn Conveyor

Mais Imagens

Turn Conveyor
R$0,00

Disponibilidade: Sem estoque

O transportador rotativo é projetado para alterar a direção do fluxo de um PCB par linha de montagem. O PCB é transferido para o sistema construído em correia transportadora ESD, que gira no sentido horário ou anti-horário.

Descrição

Detalhes



Turn Conveyor

O transportador rotativo é projetado para alterar a direção do fluxo de um PCB par linha de montagem. O PCB é transferido para o sistema construído em correia transportadora ESD, que gira no sentido horário ou anti-horário.

Funções (padrão)




  • Controle do programa do PLC.
  • Modo de passagem selecionável.
  • Fluxos de direção de PCB podem ser personalizados.
  • Indicador luminoso da torre para o estado da máquina.
  • Design fechado com limitador de torque incorporado garante o mais alto nível de segurança
  • Ajuste da largura do transportador com manivela.
  • Compatível com SMEMA.



Altura de transporte: 900 ±30 mm
Direção de transferência: Da esquerda para a direita
Lado da operação:  Frente da máquina
Trilho fixo:  Frente da máquina
Interface:  SMEMA
Conceito do transportador:   Correia ESD (redonda ou plana)
Velocidade da correia: 0,5-20m / min ajustável
Suporte de borda PCB:

3mm

Fonte de alimentação: 230 VAC / 50 Hz / 1 Ph
Consumo de energia: 150VA máx. Ou especifique
Tempo de ciclo: ± 5 segundos




  • Cabo SMEMA (adicional)
  • Separação boa ou má da placa.
  • Touchscreen em vez do painel botão.
  • Transportador em entrada ou saída (comprimento 500 mm).
  • Sistema de arrefecimento / tampa contra poeira para transportador de entrada / saída.
  • Outras opções disponíveis mediante pedido.



  TRC250M TRC330L TRC390LL TRC460XL

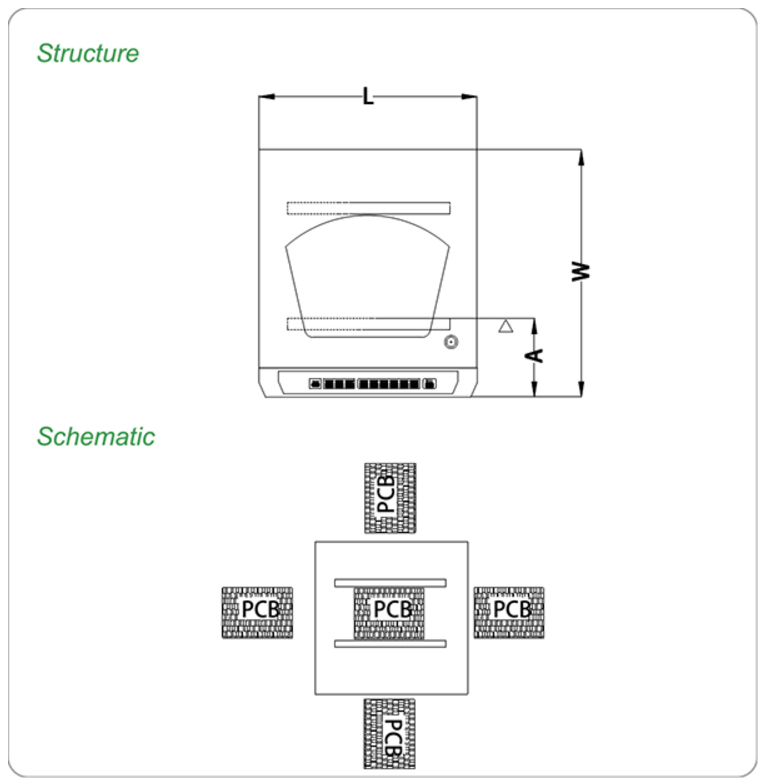

Dimensões (L x W x H) 500 x 500 x 1200 580 x 580 x 1200 700 x 700 x 1200 750 x 750 x 1200
Peso 170kg 190kg 220kg 260kg
Comprimento da PCB 50mm - 330mm 50mm - 450mm 50mm - 530mm 50mm - 530mm
Largura da PCB 50mm - 250mm 50mm - 330mm 50mm - 390mm 50mm - 460mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão maxima do PCB 355 x 320 x560 460 x 400 x 560 535 x 460 x 570 535 x 530 x 570
Distância do conveyor fixo para frente (A) 180mm 180mm 180mm 180mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
