Máquina de solda seletiva offline ANT-i1
O PCB é movido pela mesa X / Y com servomotor, o pote de solda é movido em Z com servomotor, o fluxo de jato é movido em Z com cilindro de ar. Equipamento padrão Fluxo de jato de gota, pré-aquecimento de fundo, pote de solda seletiva, aquecedor de N2 em linha, calibração de altura de onda automática, câmera ao vivo, software Windows 10 em inglês.- Small Footprint, apenas W990mm x D1308mm.
- Placa Max L350mm x W260mm (Pode girar manualmente a placa para 180 graus para atender L700mm x W260mm).
- Interface do Windows 10 em inglês.
- 3 servo-motores e servomotores para movimento.
- Drop jet fluxer da Alemanha
- Solder sistema pot com capacidade de 15kgs.
- Sistema de calibração da altura das ondas.
- Zona inferior de pré-aquecimento por infravermelhos.
- Câmera "on-time" para mostrar o processo de soldagem.
- Contagem decrescente de pré-manutenções.

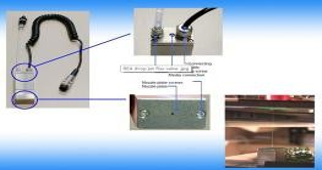

Spray Flux
- Flx-DropJet: Padrão equipado com válvula de jato de gota da Alemanha originalmente, que pode atender a dimensão de ponto de fluxo de diâmetro de 2mm
Seleção de Pote de Solda
- Pote de solda em titânio, 100% apto para aplicação sem chumbo. Padrão equipado com bomba mecânica, fácil para manutenção.
- O sistema de aquecimento direto N2 é equipado de série, aumenta a capacidade de umedecimento para sodlering sem chumbo.
Live camer
- Sod-ProcMoni: Sem a porta da máquina aberta, o operador pode ver o processo de solda em tempo real.
Preaquecimento
- Pre-BPRE: zona de pré-aquecimento inferior, antes de soldar PCB irá mover aqui para aquecer o tempo de ajuste sob a temperatura de ajuste.
Solder Nozzle
- Sod-WetNoz:Standard equipado com bocal húmido para aplicação universal do cliente. Também pode projetar bocal de solda de acordo com a aplicação do cliente
Descrição ANT-i1 Geral Potência operacional / potência máxima 4KW/6.5KW Dimensão do PCB 50x50 --- 350x260mm (pode manualmente girar a placa a 180degree para encontrar L700mm x W260mm) Dimensão da máquina W990mm x D1308mm X H1714MM Peso líquido 400 kg Fonte de energia 1PH 220 V 50 HZ MÁXIMO 30A Equipado com contador 40A na fábrica Suprimento de ar 3-5 barras Esgotamento exigido 200M3 / h Plataforma Robótica PCB Eixos de movimento X, Y, Z Controle de movimento Servo motores para X, Y, Z Precisão de posição + / - 0,05 mm Gerenciamento de solda Estações de solda padrão 1 Capacidade do pote de solda 15 kgs Controle de temperatura de solda PID Tempo de aquecimento Cerca de 30 minutos Temperatura máxima 380 C Aquecedor de pote de solda 2kw Bicos de solda Bicos de Mini Onda Dia 2 a 8 mm Bocal personalizado acessível Material do bico Liga proprietária (N2) Gerenciamento de Inertion Aquecedor N2 Standard Equipado Faixa de controle N2 Temp PID 0 - 350 C Consumo N2 por bocal 1,5 m3 / h Pureza N2 Necessária > 99,99% Gerenciamento De Fluxo Bocal de fluxo de pulverização Padrão equipado com bico de jato de gota fabricado na Alemanha Capacidade de Fluxo 1L Tanque de fluxo Tanque de pressão constante Pré-aquecer Aquecedor de infravermelho 2kw Sistema de Controle PC industrial sim Horário típico do programa 10 minutos Método do programa Desenhar caminho na imagem digitalizada da placa Sistema de controle PC Solder It “Solder it”É um software baseado no windows10. Com a imagem digitalizada no quadro ou arquivo Gerber, “POINT AND CLICK” para “desenhar e arrastar” caminho de movimento facilmente, faça a programação inicial em menos de 10 minutos.
Point and Click
- desenhar o caminho com a imagem digitalizada como plano de fundo, a maneira mais fácil de programar o caminho.
Edição do caminho de solda:
- A velocidade de movimento, a altura Z, a altura da onda, o tempo de espera, a velocidade de inclinação da onda, etc. são editáveis, obtendo a flexibilidade máxima para se adaptar a diferentes tipos de componentes na placa. O tempo de movimento, o tempo de trabalho do site e o tempo total de ciclo são estimados após a conclusão da programação da trajetória. Fácil para a linha de produção de equilíbrio.
Função de assistência de manutenção e substituição:
- Sabemos como é importante a manutenção de uma máquina de solda seletiva. No software, listamos todos os trabalhos de manutenção, tempo, peças consumíveis e vida útil, etc. Pode exportar para lista de excel, engenheiro pode verificar quais peças precisam ser substituídas nos próximos 3 meses ou 6 meses, desta forma para eles pode preparar tudo com antecedência.
