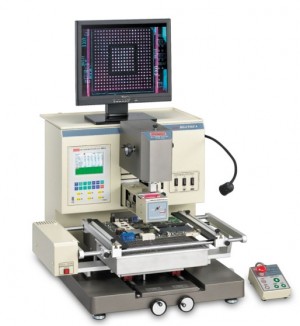

BGA-936UA : Eficiente, Confiável, Fácil de Usar

• Em ambientes de produção, bla bla bla manutenção e de pesquisa
• Com processos empregando solda convencional ou Lead Free
• Retrabalhando componentes BGA, micro BGA, CSP, Flip Chip, QFP, SOP, PLCC entre outros;
• Em placas leves e delicadas como telefones celulares ou com massa térmica elevada tais como placas de servidores, motherboards de PC, etc.

A estação de retrabalho Pro-880 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 12 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão.

Possui sistema ótico de alinhamento de BGA com zoom de 100x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa, automatizando com servo-motor as tarefas normalmente executadas por operador. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 4 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

• Programável por Touch Screen
• Sistema de aquecimento potente, com 3 tipos, programável e flexível.
• Sistema de alinhamento ótico com zoom de 100x.
• Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
• Traçador de perfil de temperatura com 4 termopares.
• Aquecimento inferior preparado para placas de até 550 x 380mm
• Totalmente preparado para placas pesadas, multilayer, com LGA 775, Lead Free.

A estação de retrabalho Pro-660 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 6 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão.

Possui sistema ótico de alinhamento de BGA com zoom de 50x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 3 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

• Programável por Touch Screen
• Sistema de aquecimento potente, com 3 tipos, programável e flexível.
• Sistema de alinhamento ótico com zoom de 50x.
• Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
• Traçador de perfil de temperatura com 3 termopares.
• Aquecimento inferior preparado para placas de até 400 x 350mm

A estação de retrabalho Pro-650 é uma estação completa, com controle TOUCH SCREEN. Veja o , 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 6 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão.

Possui sistema ótico de alinhamento de BGA com zoom de 50x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa. Conta ainda com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 3 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

• Programável por Touch Screen
• Sistema de aquecimento potente, com 3 tipos, programável e flexível.
• Sistema de alinhamento ótico com zoom de 50x.
• Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
• Traçador de perfil de temperatura com 3 termopares.
• Aquecimento inferior preparado para placas de até 380x290mm

ECONOMIA EM RETRABALHO

ECO-S550 é uma estação de retrabalho fácil de usar com controle por TOUCH SCREEN, 3 tipos individuais de aquecimento, aquecimento programável de TOP e BOTTOM, e apontador laser para facil posicionamento de placa e componente. Esta estação de retrabalho consegue antender muitos dos retrabalhos do dia a dia de uma oficina de retrabalho.

• Alinhamento manual para posicionamento do componente, eliminando custos de sistemas óticos caros.
• Sistema de ajust manual de X e Y
• Sistema automático de eixo Z para remoção, posicionamento e solda de componente
• Posicionamento por laser.
• Sensor de temperatura / termopar.
• Aquecimento inferior de 380 x 290mm.

• Equipamento essencial para ajustar o processo de soldagem de fornos de refusão e de máquinas de solda.
• Possível comprovar graficamente a adequação do processo à placa e pasta de solda utiliuzados
• Pode-se confirmar os 3 pontos importantes das Leis da Metalurgia, que garantem a qualidade da solda.
• Documenta o processo de forma que possa ser criado um procedimento com repetibilidade futura.
• Suporte para instalação, treinamento e manutenção
• Fácil de operar com interface WINDOWS, e interconexão ao PC por USB e BLUETOOTH.
